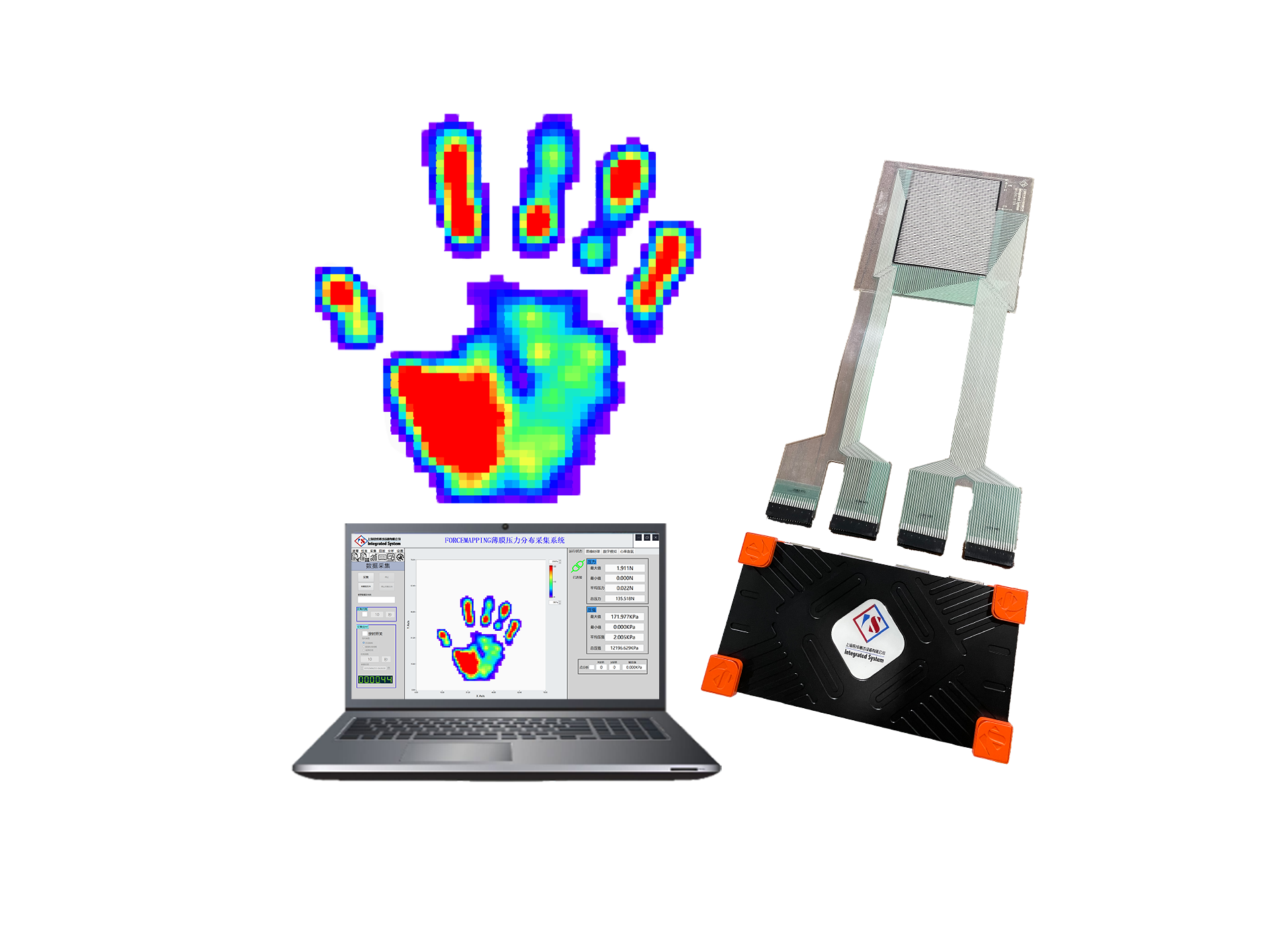

ForceMapping-Wiper係列壓力分布測試係統
|
|
係統綜述:
Forcemapping -Wiper係列壓力分布測試係統可以在多種不同的環境條件下，為您量測雨刷刮片作用於玻璃上的力量分布圖形。這套係統可用於研究和開發雨刷、刮片等產品，讓雨刷達到更好的效果。設計一個真正能夠有效清潔玻璃的雨刷是很不容易的，有許多的限製，如雨刷不同的長度、硬度、不均勻的壓力、玻璃彎曲的弧度、複雜的機械驅動結構，以及各種不同的風壓條件等，造成了在材料選擇和動力設計上許多具挑戰性的問題，Wiper係統能夠量測整個雨刷的壓力分布，提供您重要的觀查力，讓您了解如何改進設計，並克服上麵這些複雜的問題。
產品詳細參數：

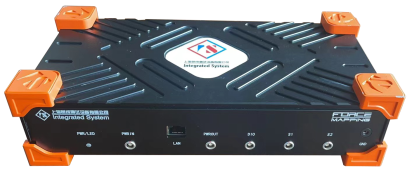

係統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16台主機 ● A/D：16位 ● 通訊方式：以太網 |
係統參數：定製傳感器
| ● 支持定製多種傳感器形狀：足底，長條形，圓形，環形，單點 ● 支持定製測點密度可達：36測點/cm² ● 可定製尺寸：1.mx1.8m ● 可定製量程：20kpa~50Mpa ● 防水：接受定製防水型傳感器 |

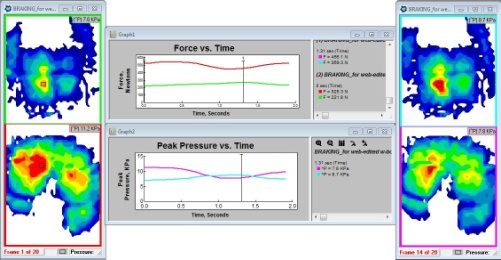

係統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：

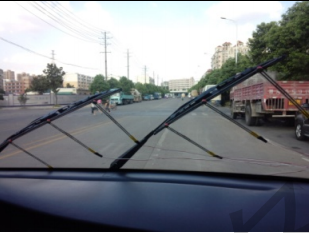

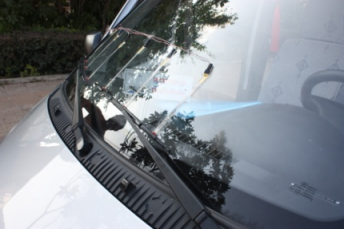

湖南大學雨刮器壓力分布測試
項目情況：
需要測試出汽車雨刮器工作時對於汽車擋風玻璃的壓力變化。
|
|
測試綜述：
● MFF 具有增益調節，完全滿足測試需求
● 供貨方自製線纜，完全滿足現場的需求
●結論：完全滿足用戶的雨刮器對擋風玻璃 產生的壓力測試需求。
